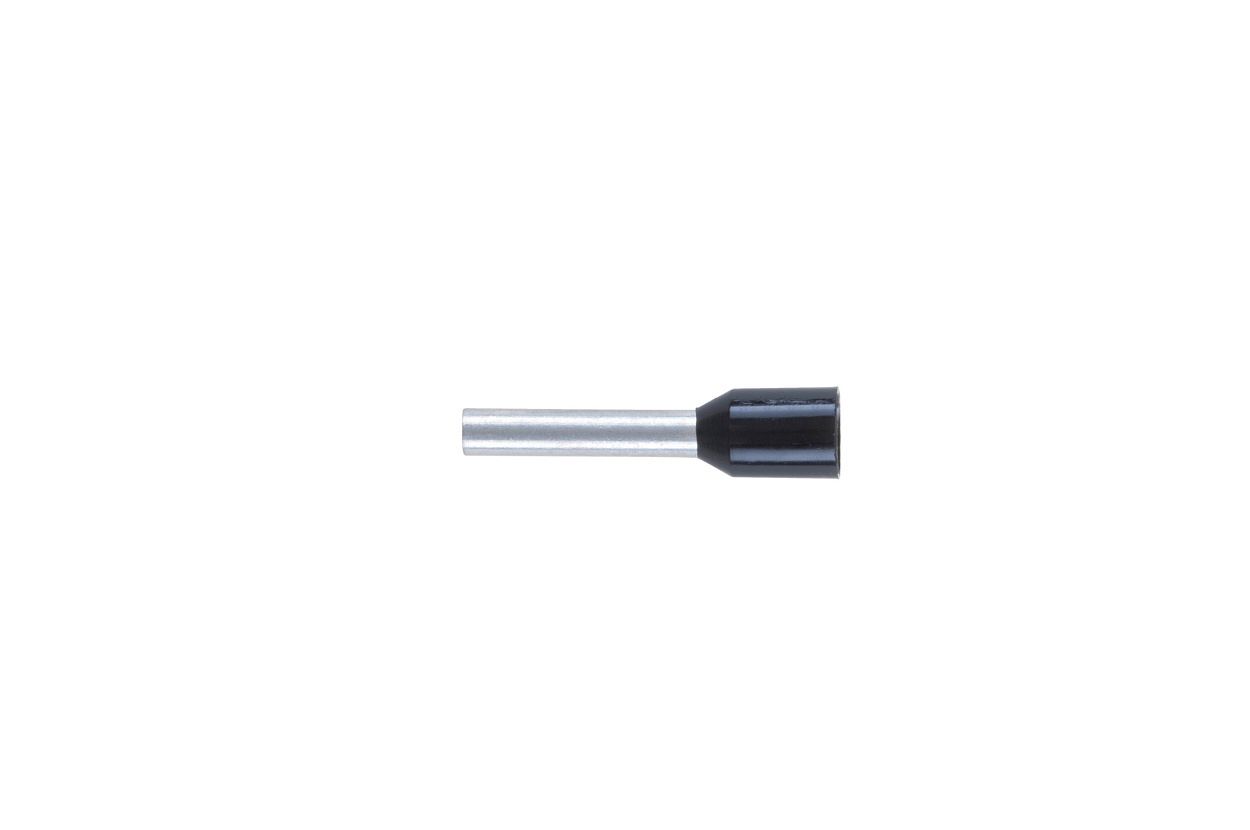

НАКОНЕЧНИК 1.5Х10.0 ЧЕРНЫЙ
Основные характеристики
Трубчатый изолированный наконечник применяется для оконцевания и последующей опрессовки медных проводников.
Наконечник после опрессовки трансформирует многопроволочную жилу классов гибкости 5, 6 в монолитный штифт.
Наконечник подходит для электромонтажа в сетях установок, оснащенных контролем короткого замыкания и замыкания на землю, с рабочим напряжением 1,8/3 кВ, в том числе для кабельных линий с резиновой оболочкой.
Благодаря конической форме манжеты проводник легко заводится внутрь металлической гильзы.
Характеристики:
·тип наконечника: втулочный изолированный
·стандартизированный размер втулки и цвет манжеты по DIN 46228-4-2020
·материал контактной части: электротехническая медь по DIN EN 13600-2013
·покрытие контактной части: электролитическое лужение по DIN EN ISO 4042-2018
·минимальная толщина покрытия: 3 мкм
·материал изолирующей манжеты: безгалогенный полипропилен
·термостойкость, максимальная рабочая температура: +105°
Область применения
Инструкции
Размер наконечника подбирается в соответствии с сечением медного провода. Для верного подбора наконечника по размеру служит цвет пластиковой изолирующей манжеты. Длина снимаемой с провода изоляции должна быть на 2–3 мм длиннее контактной части наконечника. При монтаже изоляция провода должна заходить внутрь изолирующей манжеты наконечника до упора, при этом следует убедиться, что загибы медной проволоки отсутствуют. Опрессовке при помощи специального инструмента подвергается только металлическая гильза наконечника
|
Толщина стенки входной воронки
|
0.25 мм |
|
Количество проводов
|
1 |
|
DIN
|
46228 |
|
Материал
|
E-Cu |
|
Покрытие
|
J2N |
|
Толщина стенки втулки
|
0.15 мм |
|
Сечение проводника
|
1.5 мм² |
|
Цвет
|
Черный |
|
Материал изоляции
|
Полипропилен |
|
Термостойкость, макс.
|
105 |
|
Внутренний диаметр входной воронки
|
3.5 мм |
|
Длина
|
16 мм |
|
Вес продукта (на 1 шт.)
|
0.133 г |
|
Длина корпуса
|
10 мм |
|
Исполнение
|
С полимерной гильзой |
|
Не содержит галогенов
|
Да |
|
Внутренний диаметр втулки
|
1.7 мм |
|
Количество в упаковке
|
500 |
