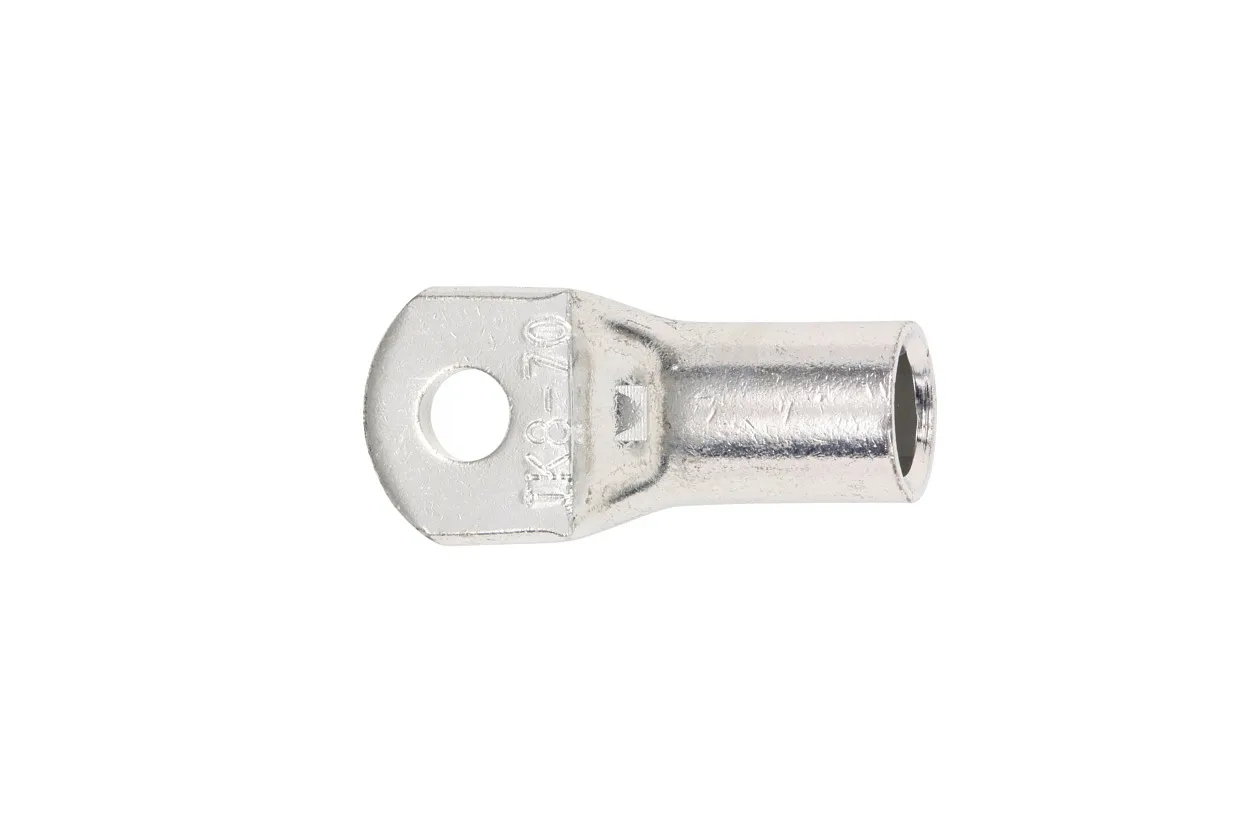

НАК КАБ CU J2N M8 70,0QMM
НАК КАБ CU J2N M8 70,0QMM
Основные характеристики
Сечение проводника
—
70 мм²
Диаметр проволоки
—
12 мм
Отверстие под винт
—
М8
Бренд
—
Wurth
Назначение
Силовые наконечники применяются для оконцевания медных проводов и кабелей с последующим подключением к болтовым соединениям, шинам и клеммам электрооборудования. Используются в силовых щитах, шкафах управления, распределительных устройствах и для подключения силовых агрегатов.
Конструкция и материалы
Контактная часть изготовлена из электротехнической меди с гальваническим лужением. Покрытие из олова с добавлением висмута защищает от окисления и коррозии, обеспечивая низкое переходное сопротивление даже во влажной среде. Электротехническая медь сочетает высокую электропроводность с пластичностью и механической прочностью, что гарантирует надежную опрессовку и долговечность соединения.
Технические характеристики
- Номинальное сечение: 6-500 мм²
- Размер крепежного отверстия под болт: М5-М20
- Материал: электротехническая медь, покрытие — электролитическое лужение
- Технология монтажа: опрессовка с использованием гидравлических или механических пресс-клещей
Область применения
Силовой наконечник применяется для присоединения медной жилы к различным электрическим устройствам: клеммным блокам, шинам, силовым выводам электрооборудования.
Инструкции
Рекомендации по использованию
- Зачистить провод на длину, равную длине гильзы наконечника.
- Вставить медную жилу в хвостовик и опрессовать при помощи механических или гидравлических пресс-клещей с матрицей, соответствующей сечению.
- Убедиться в надежности полученного соединения: наконечник должен прочно держаться на проводнике.
Характеристики
|
Материал
|
E-Cu |
|
Покрытие
|
J2N |
|
Сечение проводника
|
70 мм² |
|
Расстояние конец втулки - центр отверстия
|
43 мм |
|
Диаметр проволоки
|
12 мм |
|
Термостойкость, макс.
|
125 |
|
Отверстие под винт
|
М8 |
|
Вес продукта (на 1 шт.)
|
43.685 г |
|
Длина корпуса
|
21 мм |
|
Ширина
|
23 мм |
|
Бренд
|
Wurth |
|
Количество в упаковке
|
25 |
