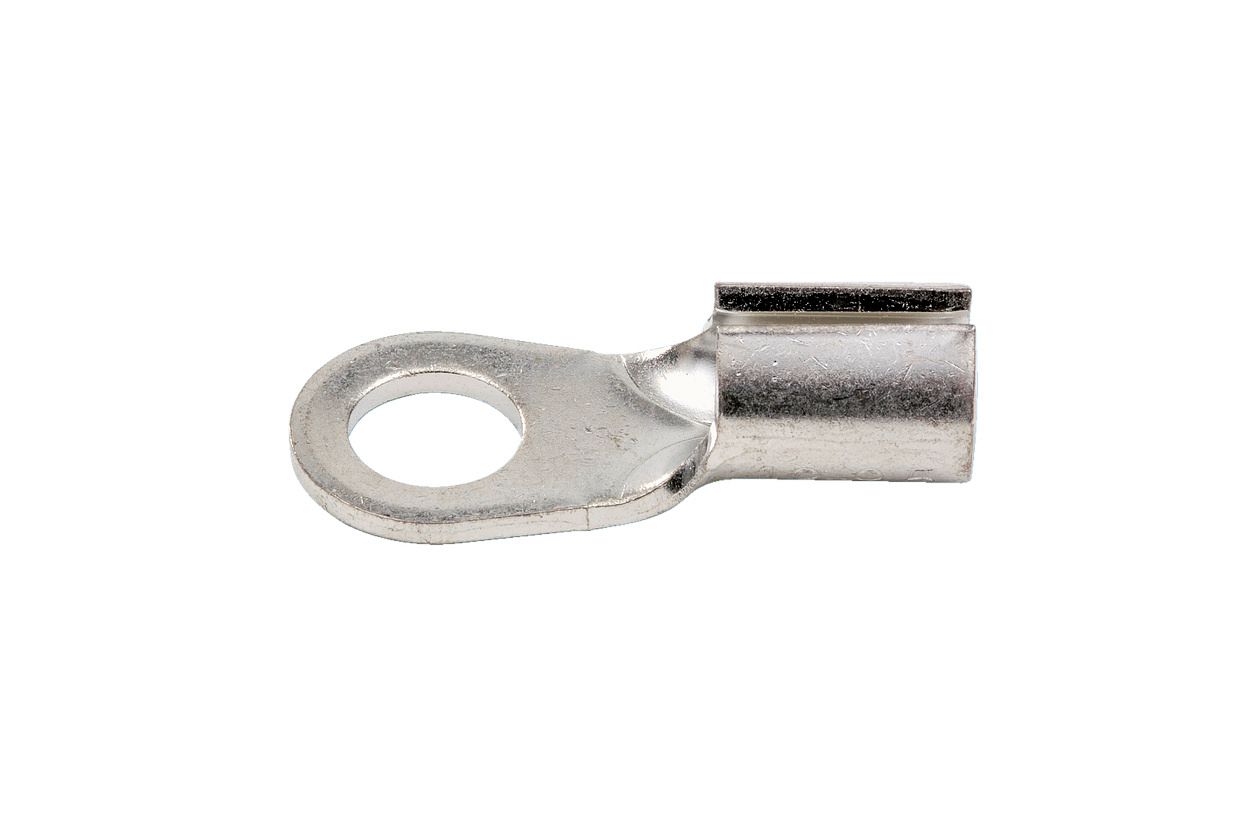

НАКОНЕЧНИК DIN46211 M10 (25 50QMM)
Временно не доступен
НАКОНЕЧНИК DIN46211 M10 (25 50QMM)
Основные характеристики
Толщина материала
—
2 мм
Поперечное сечение проволоки, макс.
—
50 мм²
Отверстие под винт
—
М10
Кабельная втулка, макс.
—
8.2 мм
Назначение
Силовые наконечники применяются для оконцевания медных проводов и кабелей с последующим подключением к болтовым соединениям, шинам и клеммам электрооборудования. Используются в силовых щитах, шкафах управления, распределительных устройствах и для подключения силовых агрегатов.
Конструкция и материалы
Контактная часть изготовлена из латуни с гальваническим лужением. Покрытие из олова с добавлением висмута защищает от окисления и коррозии, обеспечивая низкое переходное сопротивление даже во влажной среде. Латунь сочетает высокую электропроводность с пластичностью и механической прочностью, что гарантирует надежную опрессовку/пайку и долговечность соединения.
Технические характеристики
- Номинальное сечение: 6-120 мм²
- Размер крепежного отверстия под болт: М6-М12
- Материал: латунь, покрытие — электролитическое лужение
- Технология монтажа: опрессовка с использованием гидравлических или механических пресс-клещей, пайка
Область применения
Силовой наконечник применяется для присоединения медной жилы к различным электрическим устройствам: клеммным блокам, шинам, силовым выводам электрооборудования.
Инструкции
Рекомендации по использованию
- Зачистить провод на длину, равную длине гильзы наконечника.
- Вставить медную жилу в хвостовик и опрессовать при помощи механических или гидравлических пресс-клещей с матрицей, соответствующей сечению.
- Убедиться в надежности полученного соединения: наконечник должен прочно держаться на проводнике.
Характеристики
|
Толщина материала
|
2 мм |
|
DIN
|
46211 |
|
Материал
|
Латунь |
|
Покрытие
|
SN |
|
Поперечное сечение проволоки, макс.
|
50 мм² |
|
Поперечное сечение проволоки, мин.
|
25 мм² |
|
Длина
|
44.5 мм |
|
Отверстие под винт
|
М10 |
|
Вес продукта (на 1 шт.)
|
14.8 г |
|
Кабельная втулка, макс.
|
8.2 мм |
|
Кабельная втулка, мин.
|
10 мм |
|
Ширина
|
19 мм |
|
Количество в упаковке
|
10 |
