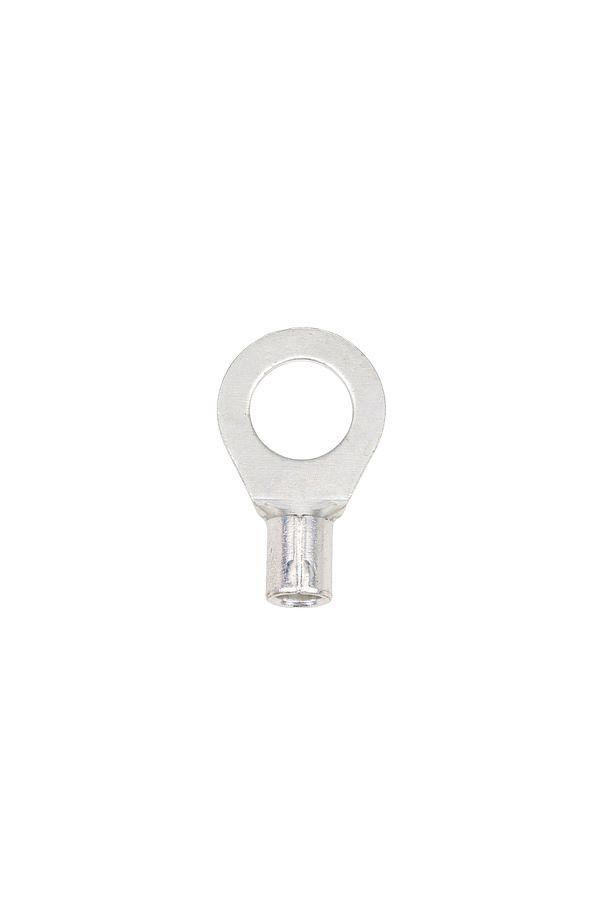

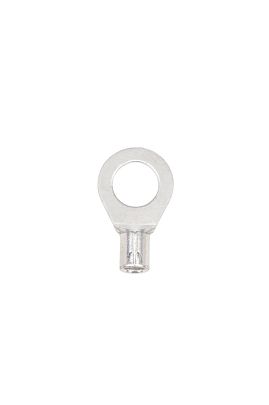

НАКОНЕЧНИК DIN46234 CU J2N M12 16QMM
НАКОНЕЧНИК DIN46234 CU J2N M12 16QMM
Основные характеристики
Поперечное сечение проволоки, макс.
—
16 мм²
Расстояние конец втулки - центр отверстия
—
26 мм
Диаметр проволоки
—
5.8 мм
Отверстие под винт
—
М12
Назначение
Силовые наконечники применяются для оконцевания медных проводов и кабелей с последующим подключением к болтовым соединениям, шинам и клеммам электрооборудования. Используются в силовых щитах, шкафах управления, распределительных устройствах и для подключения силовых агрегатов.
Конструкция и материалы
Контактная часть изготовлена из электротехнической меди с гальваническим лужением. Покрытие из олова с добавлением висмута защищает от окисления и коррозии, обеспечивая низкое переходное сопротивление даже во влажной среде. Электротехническая медь сочетает высокую электропроводность с пластичностью и механической прочностью, что гарантирует надежную опрессовку и долговечность соединения.
Технические характеристики
- Номинальное сечение: 0,5-240 мм²
- Размер крепежного отверстия под болт: М3-М16
- Материал: электротехническая медь, покрытие — электролитическое лужение
- Технология монтажа: опрессовка с использованием гидравлических или механических пресс-клещей
Область применения
Силовой наконечник применяется для присоединения медной жилы к различным электрическим устройствам: клеммным блокам, шинам, силовым выводам электрооборудования.
Инструкции
Рекомендации по использованию
- Зачистить провод на длину, равную длине гильзы наконечника.
- Вставить медную жилу в хвостовик и опрессовать при помощи механических или гидравлических пресс-клещей с матрицей, соответствующей сечению.
- Убедиться в надежности полученного соединения: наконечник должен прочно держаться на проводнике.
Характеристики
|
DIN
|
46234 |
|
Материал
|
E-Cu |
|
Покрытие
|
J2N |
|
Сечение проводника
|
16 мм² |
|
Поперечное сечение проволоки, макс.
|
16 мм² |
|
Расстояние конец втулки - центр отверстия
|
26 мм |
|
Диаметр проволоки
|
5.8 мм |
|
Термостойкость, макс.
|
125 |
|
Номинальный размер
|
12 - 16 |
|
Отверстие под винт
|
М12 |
|
Вес продукта (на 1 шт.)
|
5.875 г |
|
Длина корпуса
|
10 мм |
|
Ширина
|
22 мм |
|
Количество в упаковке
|
50 |
Документы
